Bell 47(K110Sスケール・K110スケール)3D data無料ダウンロード

    当ショップよりボディーセットを購入すると1か月間は特別サポート期間として、普通郵便対象の補修パーツは無料で(大型パーツも格安で)入手できます。
    ※送料込み・消費税込み価格で表示しています。海外には販売しません。
    (Not sold abroad)
    ※機種カラーは(厳密に統一されていませんがイエローです)PLAフィラメントの在庫により混在することがございます。
    ----------------------------------------------------------

    クリックで画像を表示
    クリックで画像を表示
    この状態でお届けします
    クリックで画像を表示

    クリックで画像を表示
    クリックで画像を表示
    クリックで画像を表示
    パーツ概要 販売版ではテンプレート版は含まれません。ショップでカットした透明プラスチックを同包します

    クリックで画像を表示
    BTの位置が重心に近いので操縦しやすいです
    クリックで画像を表示
    完成サンプル塗装例
    クリックで画像を表示
    完成サンプル塗装例

    クリックで画像を表示
    完成サンプル塗装例
    この機体全セットの3Dデータを無料ダウンロードできます。
    3Dプリンタをお持ちでない方のために当店でパーツを出力し販売しています。
    価格は送料込み・消費税込みで表示されています。お届けは簡易郵便を使用します。ご了承ください。
    ---------------------------------------------------
    ※新型フレームK110S(S付き)の対応について
    新規パーツにより新型K110S・従来型K110フレームいずれにも対応しました。
    ダウンロードするとK110S用のベース基板固定パーツと固定ピンがあります。
    特に制作動画は作りませんが下の組立て後の画像を見ればご理解いただけると思います。新パーツはK110S,K110共通パーツです。



    SA315ラマでも同様の固定方法が採用されています。その部分の解説動画を参考までにリンクします(YOUTUBE)
    ---------------------------------------------------
    このスケールボディー組立てキットはXK K110シリーズ用なので、他のヘリには使えません。

    3Dデータはこちらからダウンロードできます
    (zip圧縮/stl収録,約8MB)
    You can download 3D data for free.
    ---------------------------------------------------
    あなたはこの組み立てキットを無料で入手できます。
    このキットはK110専用です。他のRCヘリコプターには使用できません。
    キャビンの透明プラスチックはご自身で調達してください(100均の硬質カードケース)

    [制限事項]
    販売目的で利用しないでください。
    販売促進ツールとして利用しないでください。
    私はあなたのいかなる損害も関与しません。すべてあなたの責任です。

    組立マニュアル動画
    フライト動画
    --------------------------------------
    You can get this assembly kit for free.
    This kit is for K110 only. It cannot be used with other RC helicopters.
    Please procure the transparent plastic of the cabin by yourself(Hard card case)

    [Limitations]
    Please do not use it for sale.
    Please do not use it as a sales promotion tool.
    I will not be involved in any of your damages. It's all your responsibility.

    Production manual video
    Flight video of the finished product
    --------------------------------------
    oct. 2021
    presented by hirox design
    ---------------------------------------------------

    プリント済みを購入の場合K110本体やバッテリー、ブレード、接着剤、デカールなどは含まれていません。写真は同設計機種の組み立て済み写真で必ずしも今回の出品そのものではありません。バッテリーを除いた完成機の重量は約74gでした。

    お客様のK110が破損・欠損していると固定できないことがあるので動画で確認してください。

    商品はバラバラの状態でお届けする、未塗装・組み立てキットです。Bell47など無料ダウンロード対応機種では表面は整形していないので組み立てる前にパーツをヤスリ等で削り整形したりバリ取りしなければなりません。
    その様子は組み立てマニュアルでご案内しています。他に積層痕の粗さや積層方向に割れやすくもろいという性質など民生用3Dプリンタの工作精度の限界をご理解いただき、少しくらいつじつまが合わない箇所があっても、お客様の創意工夫で克服できる工作技量をお持ちの方におすすめします。

    この機体のパーツはほとんどの場合、すぐ組立てられる状態ではありません。なぜなら3Dプリンターで印刷しただけでその後の表面整形(正確なサイズに研磨する作業など)が行われていないからです。
    組立て動画ではどのようにして整形処理をすべきかが説明されています。動画からは組立ての手順よりどの箇所をどのように削るか、どこに不要な箇所があるを読み取り、適度な圧入(力)で接合組立てできるようご自身で表面処理してください。

    ▼塗装済み完成サンプル機「南極観測隊仕様」のデカールがダウンロードできます(スマホの場合はロングタップ)

    【ELECOMタトゥーシール「透明」はがきサイズ5セット】用に作成されたデータです。印刷の際は「PDFのページサイズに合わせて用紙を選択」した上で「実際のサイズ」を選び、はがきサイズ紙で一度テスト印刷してください。
    ▼使用したカラーはタミヤスプレーTS-5オリーブドラグ、TS-31ブライトオレンジ、TS-23ライトブルー、TS-71スモーク(つやあり)です。サフはMr.サーフェーサー1200(グレータイプ)です。【実機参考写真↓】



    ※常にパーツは改良されています。最も新しいバージョンでお届けするので写真と若干異なる形状があります。
    (初期ロット2021年10月発売)
    -------------------------------------------------------------------------------------------

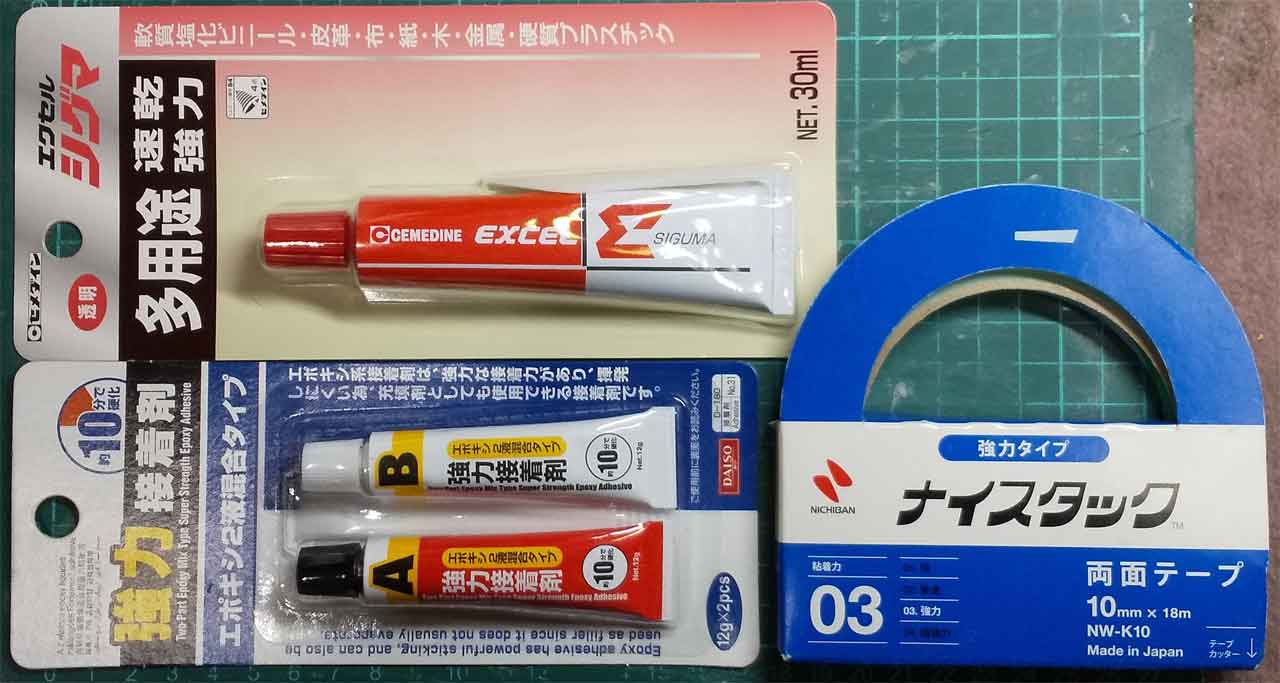

    ■接着剤のご参考:
    接着剤はテキトーに選ぶとPLA樹脂は全く付きません。
    組み立てマニュアル動画でも登場している「セメダイン 多用途速乾強力 エクセルシグマ P30ml」(500円程度)を愛用しています。両面にうすくぬって少し乾燥させてから圧着します。
    隙間埋めや剛性を稼ぐときはエポキシ系2液混合タイプ(100均OK)を使うときもあります。ただ乾燥には時間がかかります。
    両面テープ「ニチバン強力タイプ ナイスタック10mm幅」も後で分解するときに重宝します。


    検索するとPLA樹脂を溶かして接着できる「セメダイン 接着剤 ABS用(溶着系)」「セメダイン 瞬間接着剤 3000 多用途(瞬間接着剤)」「アクリサンデー アクリル接着剤」などが推奨されています。


    ワンポイントアドバイス
    --------------------------------------------
