背面トレーナー(K110用)3Dプリンタ用3Dデータ無料ダウンロード

    当ショップよりボディーセットを購入すると1か月間は特別サポート期間として、普通郵便対象の補修パーツは無料で(大型パーツも格安で)入手できます。
    ※送料込み・消費税込み価格で表示しています。海外には販売しません。(Not sold abroad)
    ※機種カラーは厳密に統一されていませんがイエローです。PLAフィラメントの在庫により混在することがございます。また機体は常に改良されているため写真と若干違う形状のパーツが含まれることがあります。
    ----------------------------------------------------------

    クリックで画像を表示

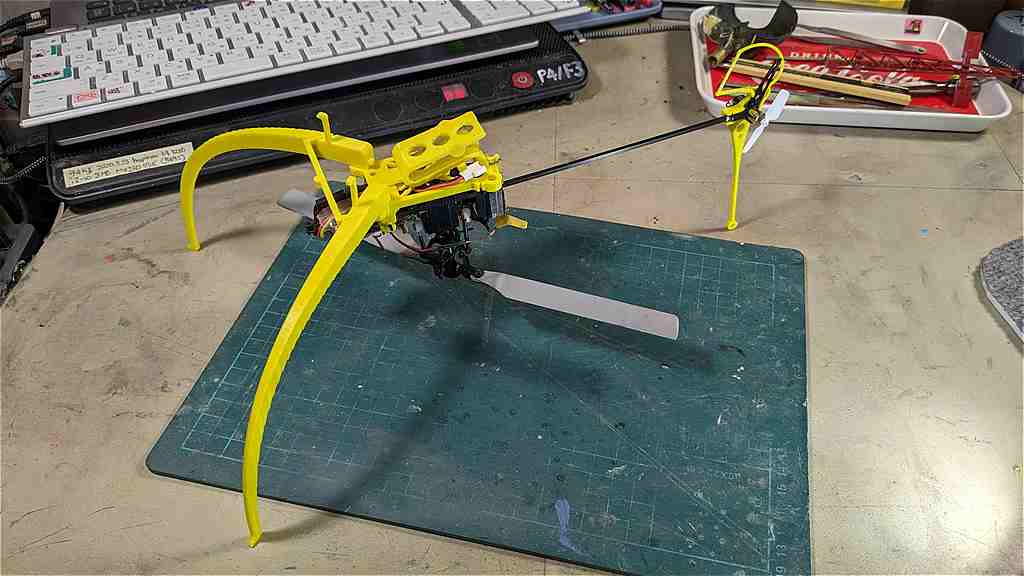

    新バージョンです You can download 3D data for free.
    クリックで画像を表示

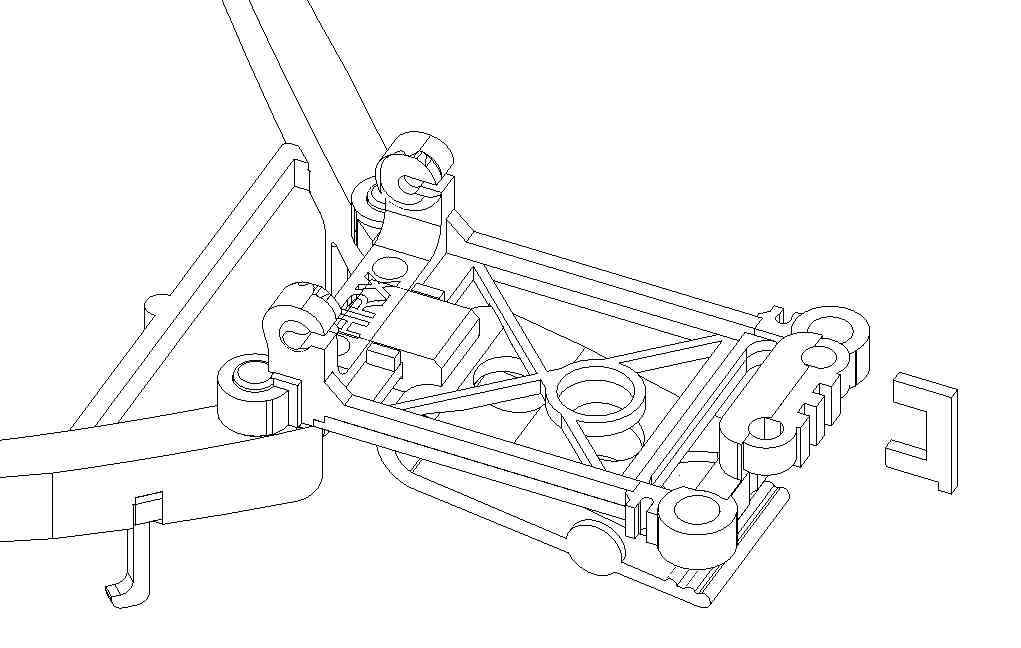

    新バージョンです
    クリックで画像を表示

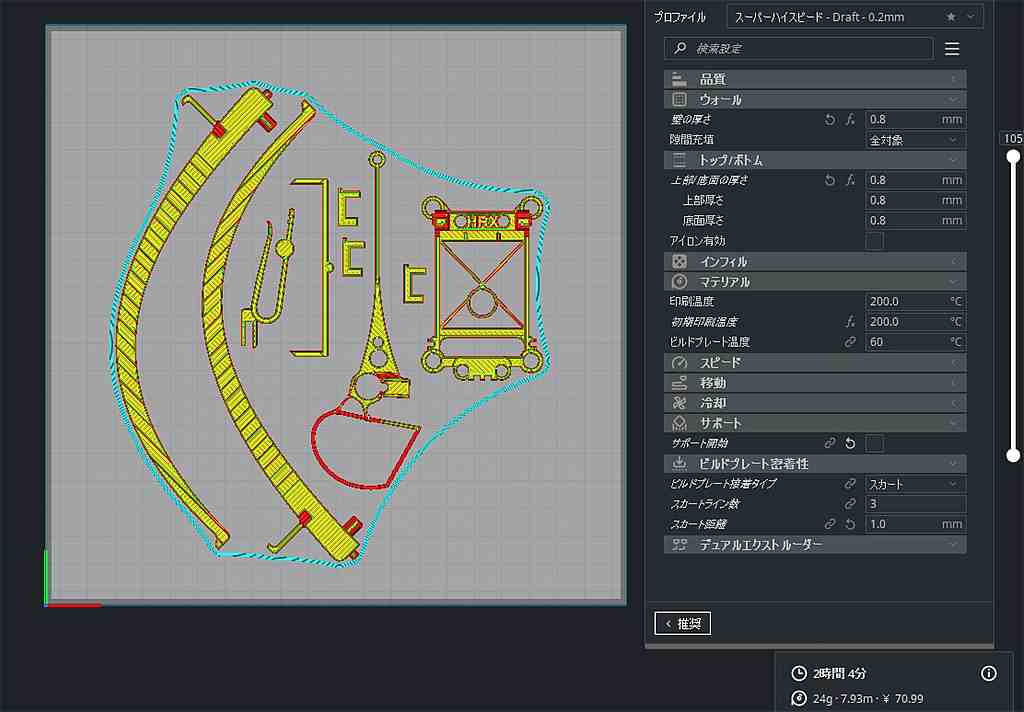

    新バージョンです

    クリックで画像を表示
    クリックで画像を表示

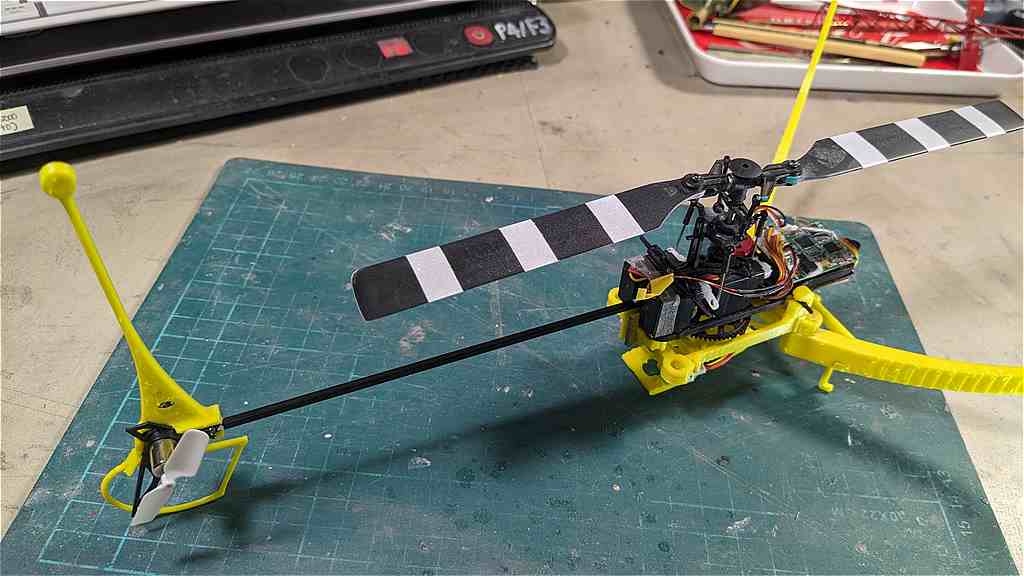

    新バージョンです---------------------------------------------------------
    クリックで画像を表示

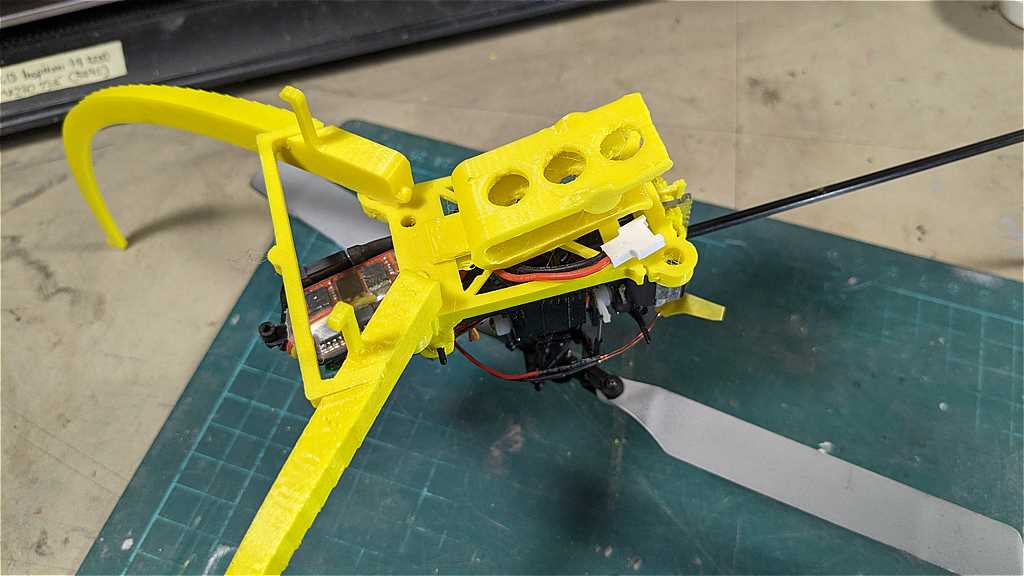

    これより下は旧バージョン You can download 3D data for free.

    クリックで画像を表示
    通常スキッドで正立の状態
    クリックで画像を表示
    クリックで画像を表示

    背面トレーナーセットの3Dデータを無料ダウンロードできます。

    ---------------------------------------------------
    ※新型フレームK110S(S付き)の対応について
    新バージョンキットはK110・K110Sいずれのフレームにも対応しています。
    旧バージョンは従来型K110に対応しています。新型K110S(S付き)フレームには対応してません。
    ---------------------------------------------------
    このスケールボディー組立てキットはXK K110S系なので、他のヘリには使えません。

    【新バージョンが出来ました 2024】
    新しい3Dデータはこちらから無料ダウンロードできます。
    (zip圧縮/stl形式 約2.7MB)
    You can download 3D data for free.


    新バージョンは軽量化により(バッテリーを除いた重量が)69gとなりました。通常姿勢なら余裕でフライトできました。しかしテスト背面飛行しましたが3D飛行のセッティングがまるっきりわかっちゃないので1cmも浮上しませんでした(壁にぶつけて壊しました)
    現状かなりのノーズヘビーとなっています。バッテリーを後方に移動させるのがベターだと思いますが電源延長ケーブルが必要になってしまいます。
    今のところ実用レベルには足していないようです。
    ---------------------------------------------------

    【ここから旧バージョンの説明】
    3Dデータはこちらから無料ダウンロードできます
    (zip圧縮/stl形式 約1.7MB)
    You can download 3D data for free.
    ---------------------------------------------------
    あなたはこの組み立てキットを無料で入手できます。
    このキットはK110専用です。他のRCヘリコプターには使用できません。

    [制限事項]
    販売目的で利用しないでください。
    販売促進ツールとして利用しないでください。
    私はあなたのいかなる損害も関与しません。すべてあなたの責任です。

    組立マニュアル動画
    --------------------------------------
    You can get this assembly kit for free.
    This kit is for K110 only. It cannot be used with other RC helicopters.
    Please procure the transparent plastic of the cabin by yourself(Hard card case)

    [Limitations]
    Please do not use it for sale.
    Please do not use it as a sales promotion tool.
    I will not be involved in any of your damages. It's all your responsibility.

    Production manual video
    --------------------------------------
    nov. 2021
    presented by hirox design
    ---------------------------------------------------

    重量は通常スキッド無しで76g。通常スキッドを装着すると79gでした。3Dプリントのスライサー設定では足4本を造形する際、壁厚・上底厚を1mmに設定してください。

    お客様のK110が破損・欠損していると固定できないことがあるので動画で確認してください。

    商品はバラバラの状態でお届けする組み立てキットです。表面は整形していないので組み立てる前にパーツをヤスリ等で削り整形したりバリ取りしなければなりません。
    その様子は組み立てマニュアルでご案内しています。
    他に積層痕の粗さなど民生用3Dプリンタの工作精度の限界をご理解いただき、少しくらいつじつまが合わない箇所があっても、お客様の創意工夫で克服できる工作技量をお持ちの方におすすめします。

    背面トレーナーのパーツはほとんどの場合、すぐ組立てられる状態ではありません。なぜなら3Dプリンターで印刷しただけでその後の表面整形(正確なサイズに研磨する作業など)が行われていないからです。
    組立て動画ではどのようにして整形処理をすべきかが説明されています。動画からは組立ての手順よりどの箇所をどのように削るか、どこに不要な箇所があるを読み取り、適度な圧入(力)で接合組立てできるようご自身で表面処理してください。

    ※常にパーツは改良されています。最も新しいバージョンでお届けするので写真と若干異なる形状があります。
    (初期ロット2021年11月公開)
    -------------------------------------------------------------------------------------------

    ■接着剤のご参考:
    接着剤はテキトーに選ぶとPLA樹脂は全く付きません。
    組み立てマニュアル動画でも登場している「セメダイン 多用途速乾強力 エクセルシグマ P30ml」(500円程度)を愛用しています。両面にうすくぬって少し乾燥させてから圧着します。
    隙間埋めや剛性を稼ぐときはエポキシ系2液混合タイプ(100均OK)を使うときもあります。ただ乾燥には時間がかかります。
    両面テープ「ニチバン強力タイプ ナイスタック10mm幅」も後で分解するときに重宝します。


    検索するとPLA樹脂を溶かして接着できる「セメダイン 接着剤 ABS用(溶着系)」「セメダイン 瞬間接着剤 3000 多用途(瞬間接着剤)」「アクリサンデー アクリル接着剤」などが推奨されています。
